- Аппарат предназначен для сварки труб и фасонных частей из ПЭ - ПП - ПВДФ до 32 прутков. Размеры сварки 315 - 400 - 450 - 500 - 560 - 630 мм.
- Благодаря кратчайшему времени настройки он обеспечивает простые и быстрые сварочные операции в соответствии с международными стандартами ISO 12176-1.
- Благодаря легкому весу обеспечивает простоту использования
- Максимальное рабочее давление 150 бар.
- Рабочая температура окружающей среды от -10 ° C до + 40 ° C.
Основной корпус машины для стыковой сварки CNC W630
Основной корпус поддерживает и центрирует пластиковые трубы с помощью двух фиксированных и двух подвижных зажимов.
Используя гидравлическое давление на систему, два поршня на несущих металлических стержнях перемещают зажимы вперед и назад и обеспечивают необходимое движение для процесса сварки.
Триммер для стыковой сварки CNC W630
Триммер - это инструмент, который очищает и разглаживает оба конца труб перед процессом нагрева с лезвиями с обеих сторон.
Подстроечный элемент для установки стыковой сварки W630 обеспечивает чистые и параллельные поверхности труб
Нагреватель для стыковой сварочной машины CNC W630
Концы труб будут нагреваться этим нагревателем перед сваркой. Настройки нагревателя будут производиться термостатом на блоке управления.
Машина для стыковой сварки CNC W630 Нагревательный элемент с покрытием из ПТФЭ обеспечивает равномерную температуру поверхности.
Блок управления станком для стыковой сварки CNC W630
Необходимая электрическая энергия будет передана на нагреватель и триммер с помощью этого устройства и на основную машину с помощью гидравлического давления.
Он будет управляться ручными кнопками. На панели ручного управления есть четыре кнопки и клавиша. Зажимы управляются кнопками, а триммер - ключом.

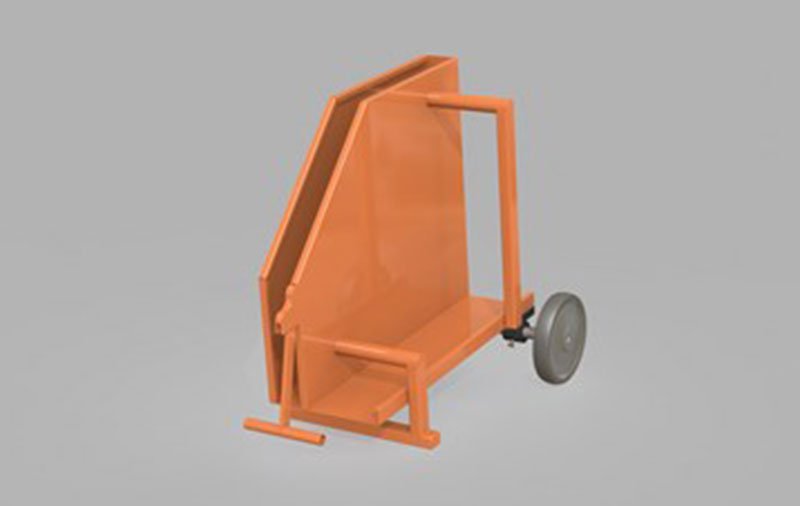

Корпус для стыковой сварочной машины с ЧПУ W630
Корпус и опорная коробка предотвращают потерю тепла нагревателем и защищают триммер от внешних воздействий, поддерживая нагреватель (от ударов, воды и т. Д.)
| Требуемая мощность генератора | 15 kVA |
| Рабочая температура окружающей среды | (-10 ° C ~ + 40 ° C) |
| Гидравлическое масло | 4 л |
| Гидравлическая мощность | 380 V – 0,55 kW |
| Рабочее давление | 150 бар |
| Электрическая система | тройная фаза |
| Сварочные материалы | ПЭ - ПП - ПВДФ |
| Труба макс. давление | PN32 |
| Электроэнергия обогревателя | 380 V – 7,5 kW |
| Триммер с электроприводом | 380 V – 1,5 kW |
| Рабочий диапазон | Ø 315 мм - Ø 630 мм (Ø315 мм, Ø355 мм, Ø400 мм, Ø450 мм, Ø500 мм, Ø560 мм, Ø630 мм) |
